ThermoLine-VAC
Retortenofen

Die Baureihe ThermoLine-VAC umfasst vakuum- und prozessgastaugliche Industrieöfen bzw. Hochtemperaturöfen. Retortenöfen als sogenannte Heißwandöfen stellen eine kostengünstige Alternative zu Großraumkammeröfen dar. Die Retortenöfen werden je nach Kundenanforderungen sowohl für Hochvakuum (1*10-6 mbar) als auch für alle Prozessgasatmosphären (insbesondere Argon (Ar), Stickstoff (N2), Wasserstoff (H2) und Gemische daraus) ausgeführt.

Retortenofen nach Maß

Abhängig vom Retortenwerkstoff können Anlagen für Temperaturen bis ca. 1200 °C realisiert werden. Die Beheizung der Retorte erfolgt von außen mit einem konventionellen Ofen. Auch diese Hochtemperaturöfen fertigen wir nach den speziellen Kundenwünschen an, sodass beim Spannungsfreiglühen von Bauteilen, beim Sintern und Entbindern von Keramiken sowie Sintern und Entbindern von Metallen oder anderen Stoffen bestmögliche Ergebnisse erzielt werden können. Unsere Vakuumöfen bzw. Schutzgasöfen fertigen wir als Industrieofen bzw. Laborofen.

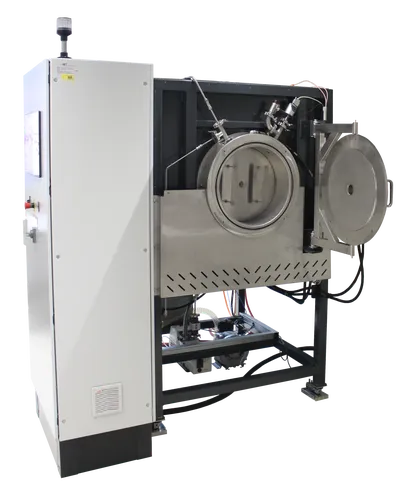

Das Bild zeigt einen Retortenofen der Firma IBT Thermprocess aus Freiberg für industrielle Anwendungen, welcher Thermolyse- und Pyrolyseprozesse unter Vakuum und Prozessgasatmosphäre bei Temperaturen bis 1200 °C ermöglicht.
Anwendungsbereiche Eigenschaften Kontakt

Anwendungen

Keramiken & Metalle entbindern

Durch das Entbindern werden die Bindemittel mit ihren organischen Bestandteilen aus dem Grünling entfernt.

weiterlesen

Keramiken & Metalle sintern

Sintern von Keramiken und Metallen nach dem Entbindern oder Formgebung mittels additiver Fertigung, Pressen oder Gießen.

weiterlesen

Vakuum- und Prozessgaslöten

Lötprozesse stellen hohe Anforderungen an die Ofentechnik, um die Oberflächenqualität der zu fügenden Bauteile zu gewährleisten.

weiterlesen

Wärmebehandlung

Durch die Wärmebehandlung können die endgültigen Eigenschaften von Bauteil und Oberfläche, wie Härte, Festigkeit oder Leitfähigkeit, eingestellt werden.

weiterlesen

Härten/Glühen

Mit dem Härten können die mechanischen Widerstandsfähigkeit von metallischen Werkstoffen durch gezielte Änderung und Umwandlung ihrer Gefüge verbessert werden.

weiterlesen

Produkte Altern

Sowohl Werkstoffe als auch Bauteile unterliegen einer beschleunigten Alterung am Anfang ihres Lebenszyklus. In Retortenöfen kann diese Anfangsalterung simuliert werden.

weiterlesen

Spektrum Anlagendaten

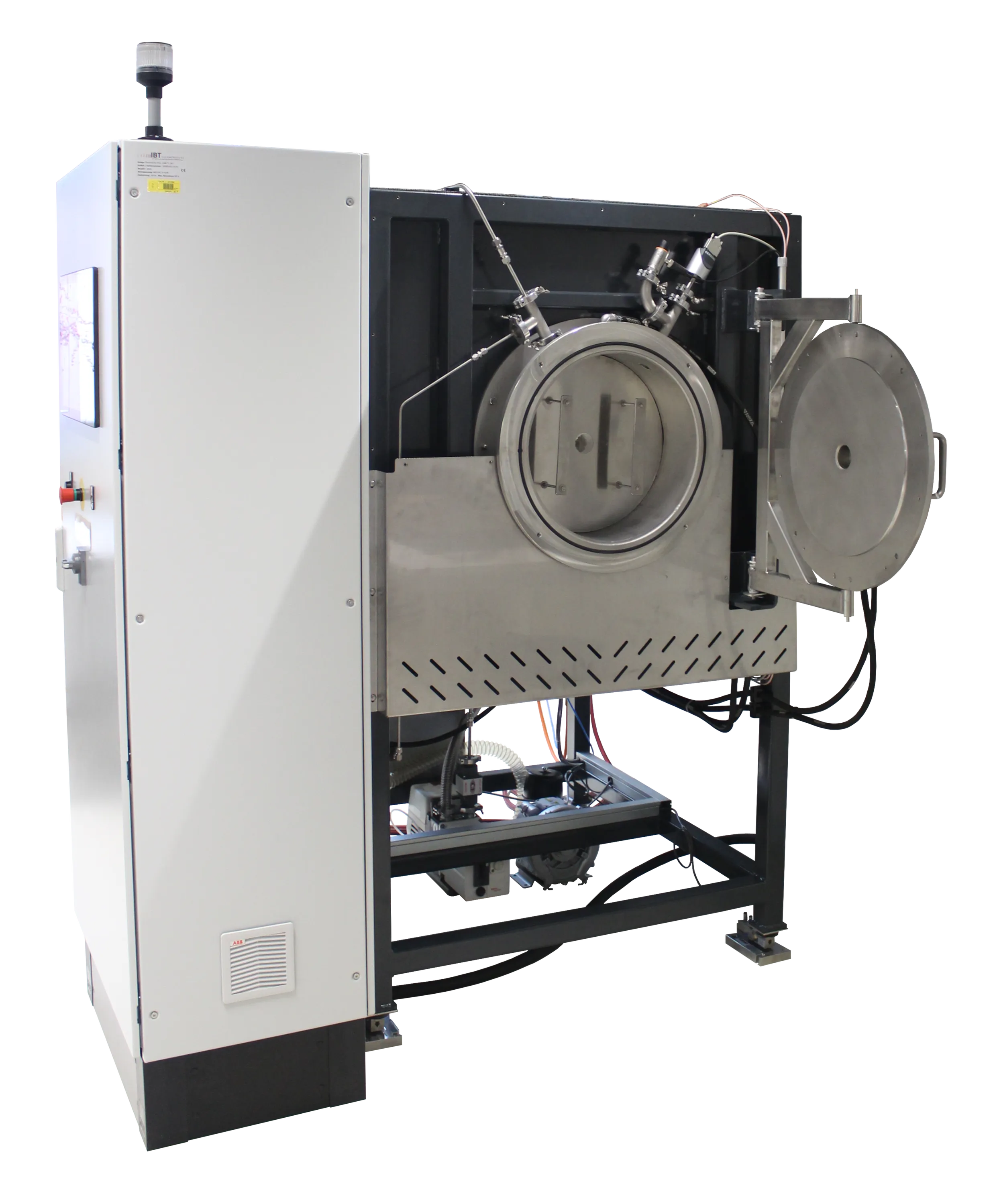

Das Bild zeigt einen Retortenofen der Firma IBT Thermprocess aus Freiberg für industrielle Anwendungen, welcher Thermolyse- und Pyrolyseprozesse unter Vakuum und Prozessgasatmosphäre bei Temperaturen bis 1200 °C ermöglicht.

Anlagendaten:

  • Temperaturen bis 1200 °C
  • Nutzvolumen nach Anforderung
  • Vakuum: bis 1*10-6 mbar
  • Hochvakuumpumpstand, auch ölfrei
  • Betrieb unter Vakuum und/oder Prozessgas
  • Technische Nachverbrennung (Option)
  • Kühlfalle (Option)
  • Ausführung als Laborofen

Aufbau

  • Gestell aus Baustahl oberflächenbehandelt oder Edelstahl
  • Hitze- und zunderbeständige, hochlegierte metallische Retorte
  • Konventioneller Ofen als Beheizung
  • Strahlenschilde im Innern (keramikfrei)
  • Wassergekühlter, kalter Türbereich
  • Schaltschrank am Gestell integriert
  • Vakuumpumpstand integriert

Mess-, Steuerungs- & Regelungstechnik

  • Siemens-SPS, Industrie-PC oder Industrieregler
  • Regelung der Leistung nach Heizelementtemperatur
  • Probenthermoelemente (Option)
  • Ein- oder mehrzonige Regelung der Heizelemente
  • Fahren des Prozesses in Programmsegmenten (Rampen, Haltezeiten, Atmosphärenwechsel etc.)
  • Dokumentation der Prozessdaten zur Qualitätssicherung
