ThermoLine-HEAT

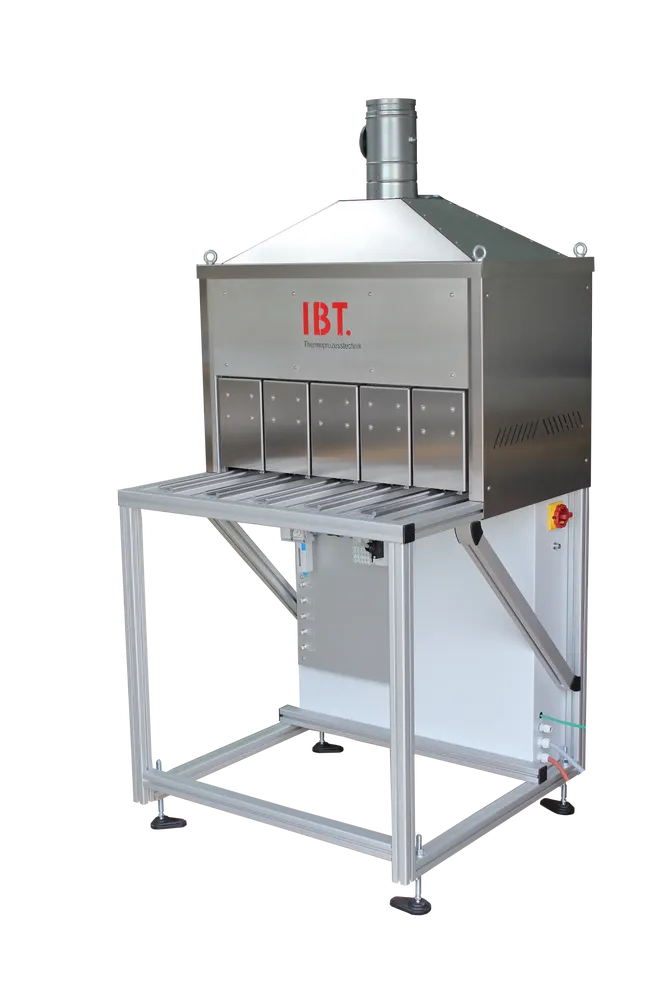

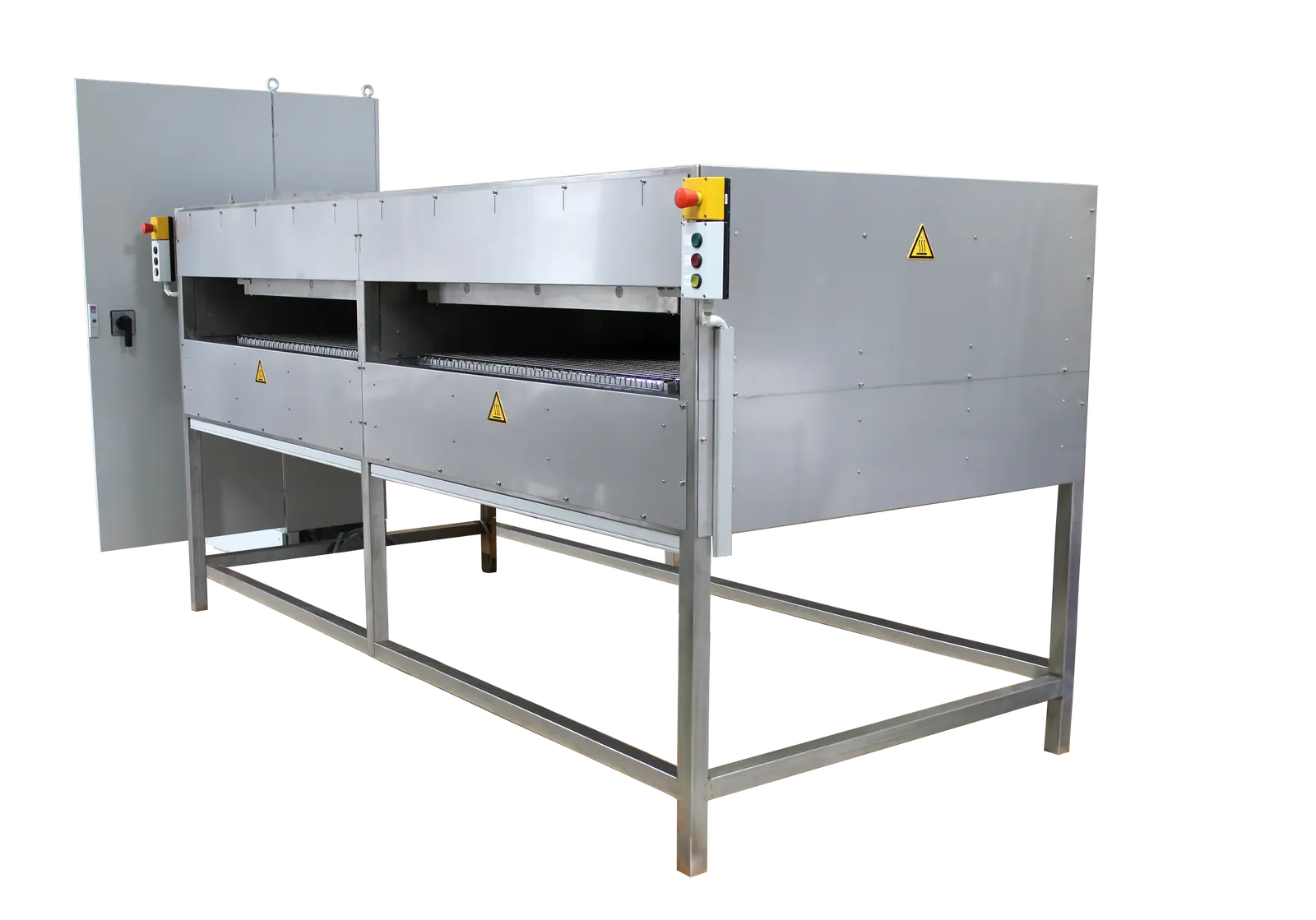

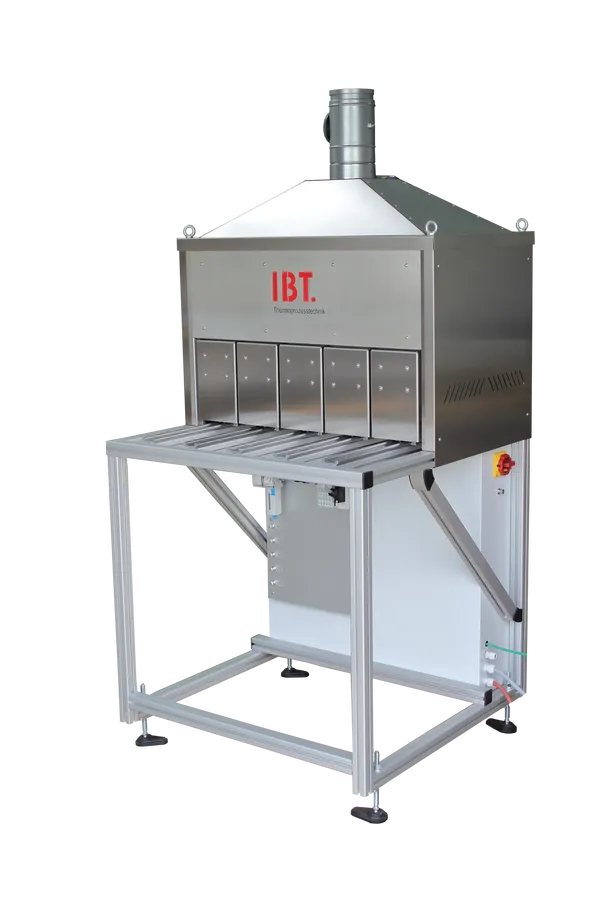

Infrarot-Chargenofen

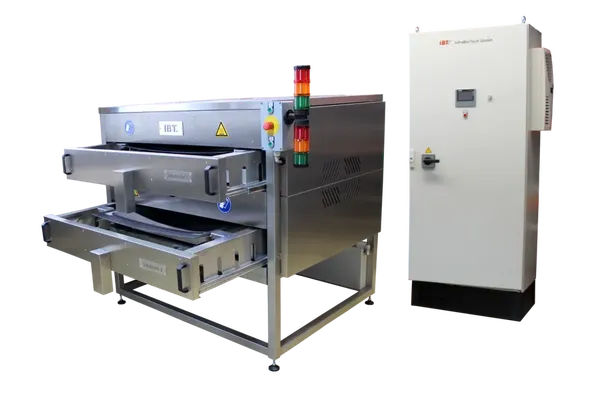

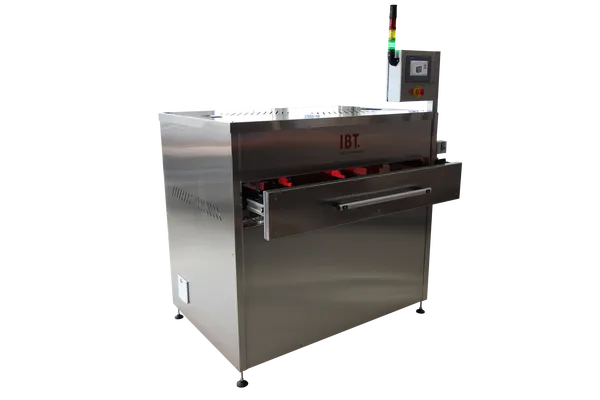

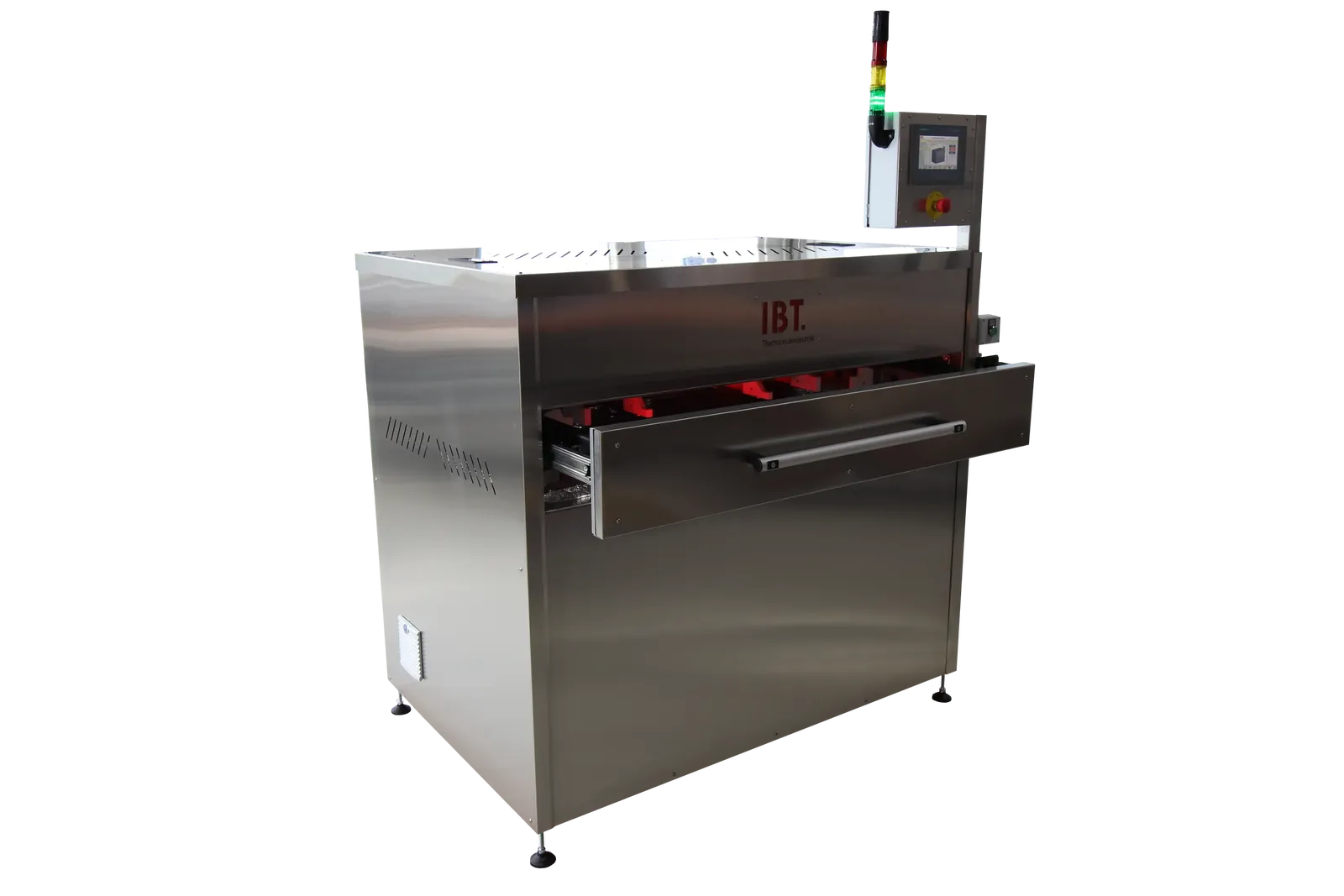

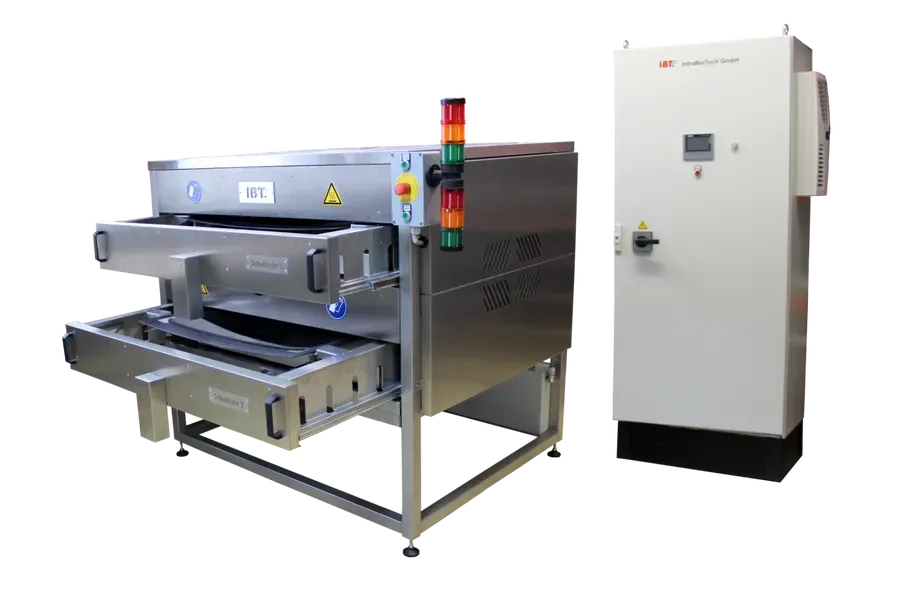

Die Baureihe ThermoLine-HEAT umfasst Infrarot-Erwärmungsöfen mit Schubladen für verschiedenste thermische Prozesse. Dieser Ofentyp besitzt auf Wunsch einen direkt am Gestell montierten Schaltschrank und lässt sich aufgrund seiner kompakten Bauweise mobil einsetzen. Die Schubladen ermöglichen die manuelle oder automatische Beschickung des Ofens und lassen sich durch unterschiedliche Ausfertigung des Auflagegitters oder spezieller werkstückspezifischer Aufnahmen individuell an Ihre Produkte anpassen.

Anwendungen

Spektrum Anlagendaten

Anlagendaten:

  • Temperaturen bis 800 °C
  • Anlagenlänge und -breite nach Prozessanforderung

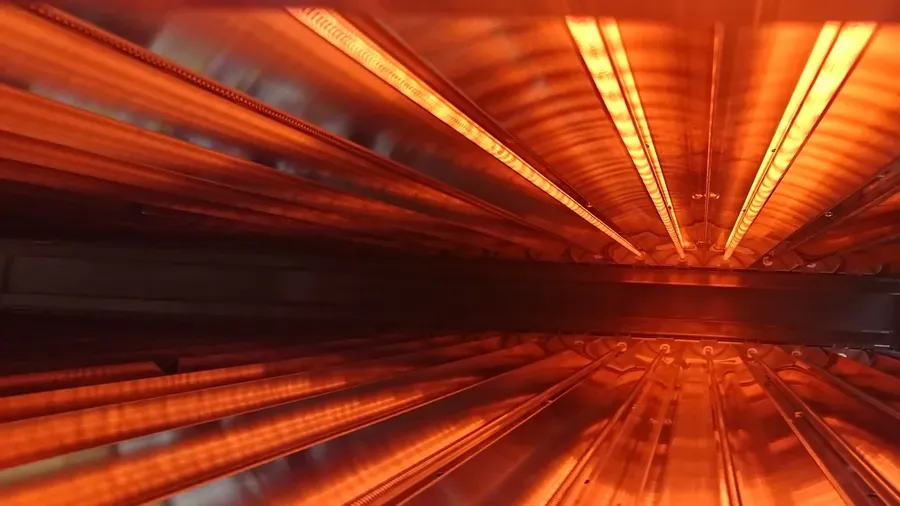

  • Beheizung mittels Infrarotstrahler
  • Aktive Produktkühlung nach Kundenwunsch
  • Manuelle oder automatische Beschickung
  • Transportsystem nach Kundenwunsch

Aufbau

  • Gestell als Schweißkonstruktion oder aus Profilsystem
  • Edelstahlverblechung mit Wärmedämmung
  • Bauteilbeschickung nach Kundenwunsch (Z.B. Ofentür, Schubladen usw.)
  • Auf Wunsch mit Handlingssystem/-Pick-up für Bauteile
  • Standfeste, höhenverstellbare Füße oder Rollen zum mobilen Einsatz
  • Auf Wunsch mit Absaugung von Ausgasungen

Mess-, Steuerungs- & Regelungstechnik

  • Siemens-SPS, Industrie-PC oder Reglerbaugruppe
  • Berührungslose Messung der Produkttemperatur
  • Regelung nach Produkttemperatur oder Stellen einer konstanten Heizleistung
  • Aufteilung in einzelne Heizzonen
  • Sicherheitsgerichtete Zwangsabschaltung mit optisch-/ akustischem Warnsignal bei Überschreiten einer Grenztemperatur
  • Automatisierung des Erwärmungsprozesses in Rezepten
