ThermoLine-VAC – Gasdichte Hochtemperatur-Öfen (Vakuumofen, Schutzgasofen, Prozessgasofen)

Die ThermoLine-VAC Baureihe von IBT umfasst modernste Vakuum- und Schutzgasöfen für Hochtemperaturprozesse. Dank gasdichter, doppelwandiger, wassergekühlter Kessel erreichen diese Öfen bis zu 3000 °C in Hochvakuum oder unter Reaktions- und Schutzgasatmosphäre. Neben höchster Temperaturbeständigkeit bieten sie präzise Steuerung (mehrzonenfähig) und maximale Prozessreinheit, um Keramik- und Metallbauteile effizient zu Entbindern oder zu Sintern. Die Anlage wird kundenspezifisch projektiert (auch als Laborofen erhältlich), um jeder Anwendung gerecht zu werden.

Kaltwandofen nach Maß

Je nach Anforderungen bauen wir gasdichte Kaltwand-Vakuumöfen (bis 1×10^-6 mbar) mit Schutz- und Reaktionsgase (z.B. Argon, Stickstoff, Wasserstoff, Kohlenstoffmono- und dioxid, Sauerstoff). Dadurch sind sowohl hochvakuumbasierte Prozesse als auch Verfahren unter kontrollierten Atmosphären möglich. Dabei nutzen wir maßgeschneiderte Heizelemente (Graphit-, Molybdän-, Wolframelemente usw.), um in allen Bereichen eine effiziente und gleichmäßige Erwärmung zu gewährleisten. Optional sind thermische Nachverbrennung, gas- oder flüssigkeitsgekühlte Abschreckung sowie Druckbehälter nach Druckgeräterichtlinie verfügbar. Unsere modularen Hochtemperaturöfen verbinden Robustheit mit präziser Temperaturregelung – ideal für anspruchsvolle Industrieanwendungen und höchst flexibel für innovative Forschungsvorhaben.

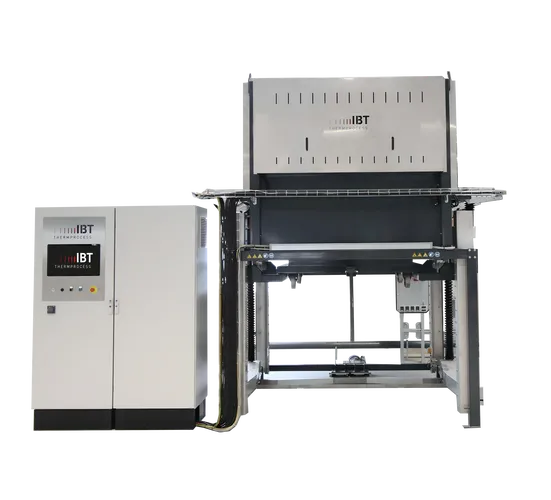

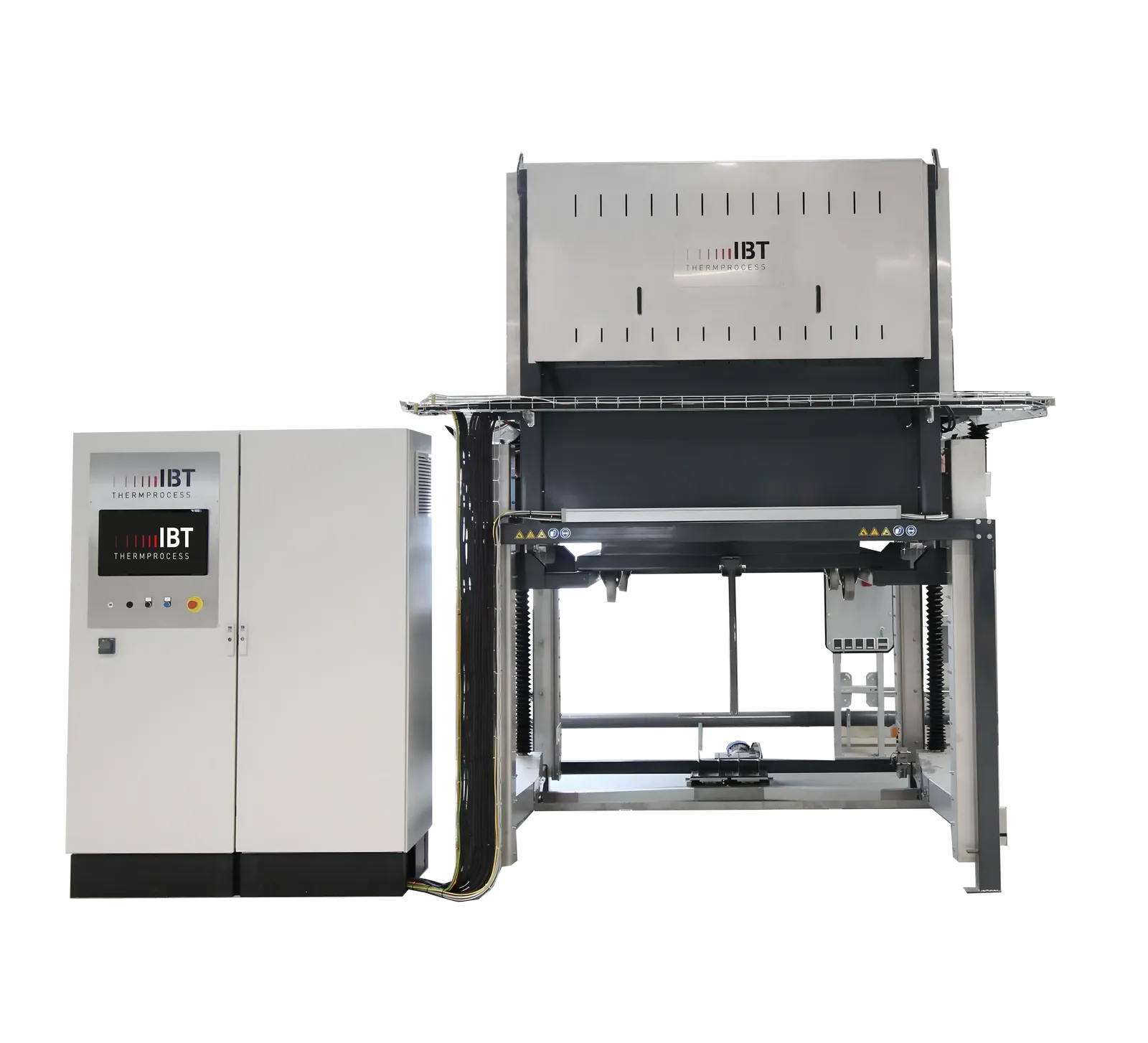

Kammerofen mit Hubboden mit Molybdän-Disilizitheizern bis 1600 °C

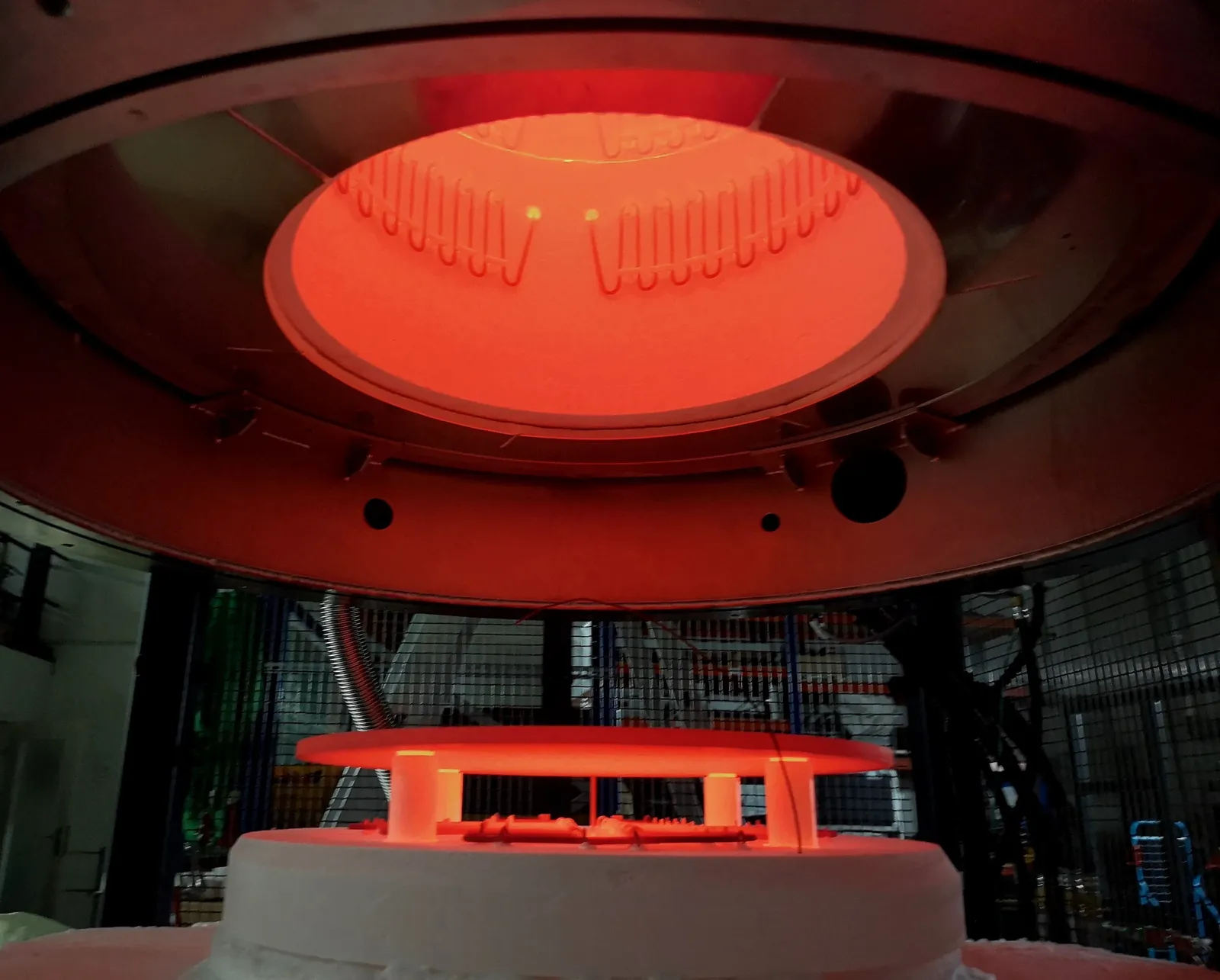

Heizraum eines Vakuumofens zum Sintern von Metallen unter Schutzgas bis 1200 °C

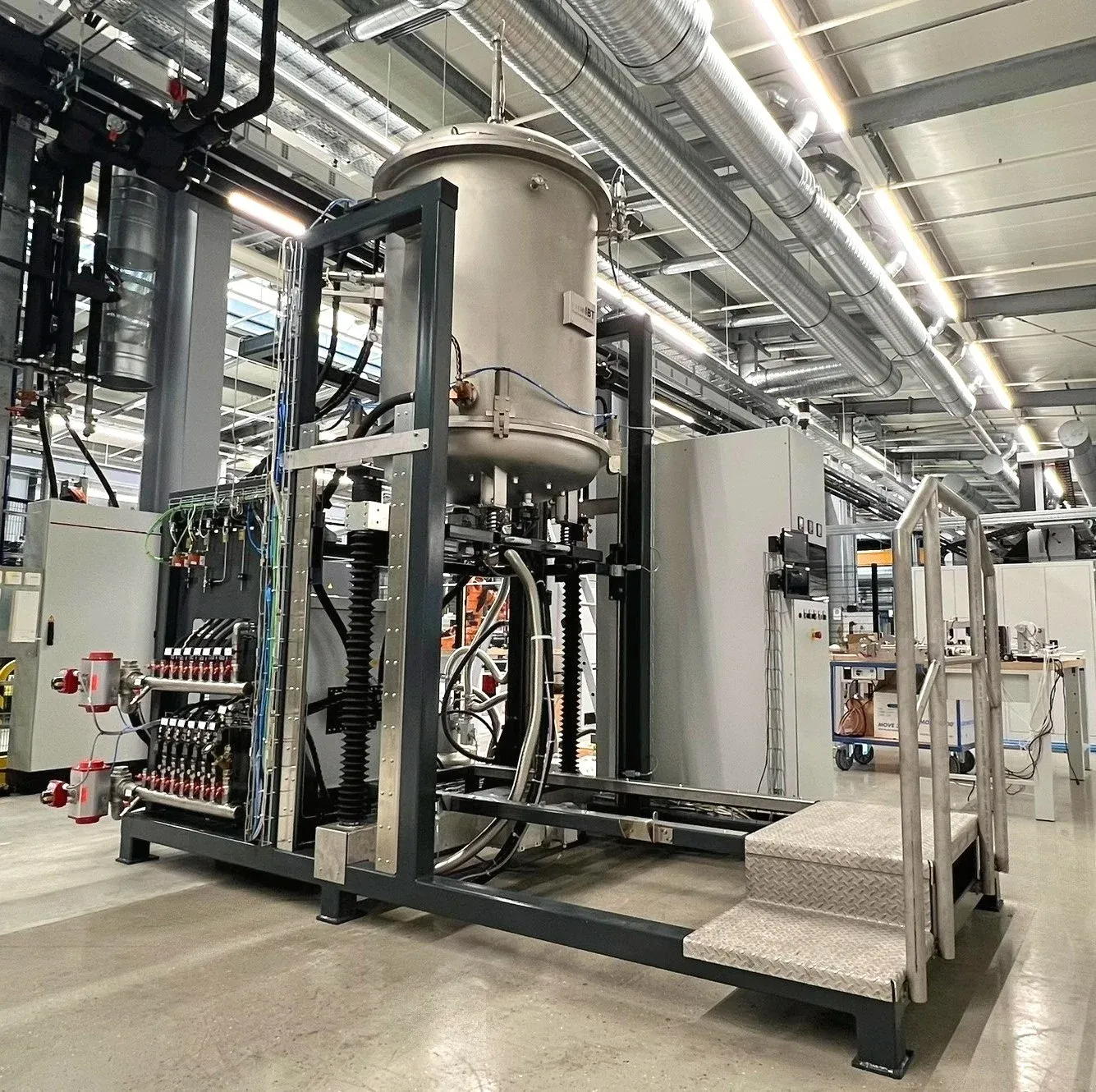

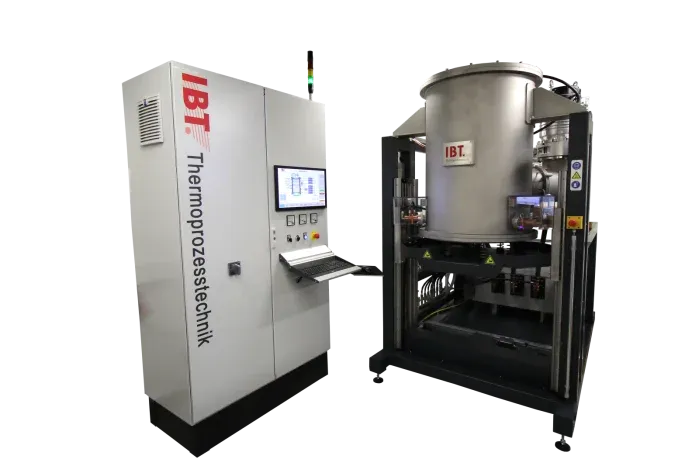

Vakuum- und Schutzgasofen mit Graphitbeheizung bis 2800 °C

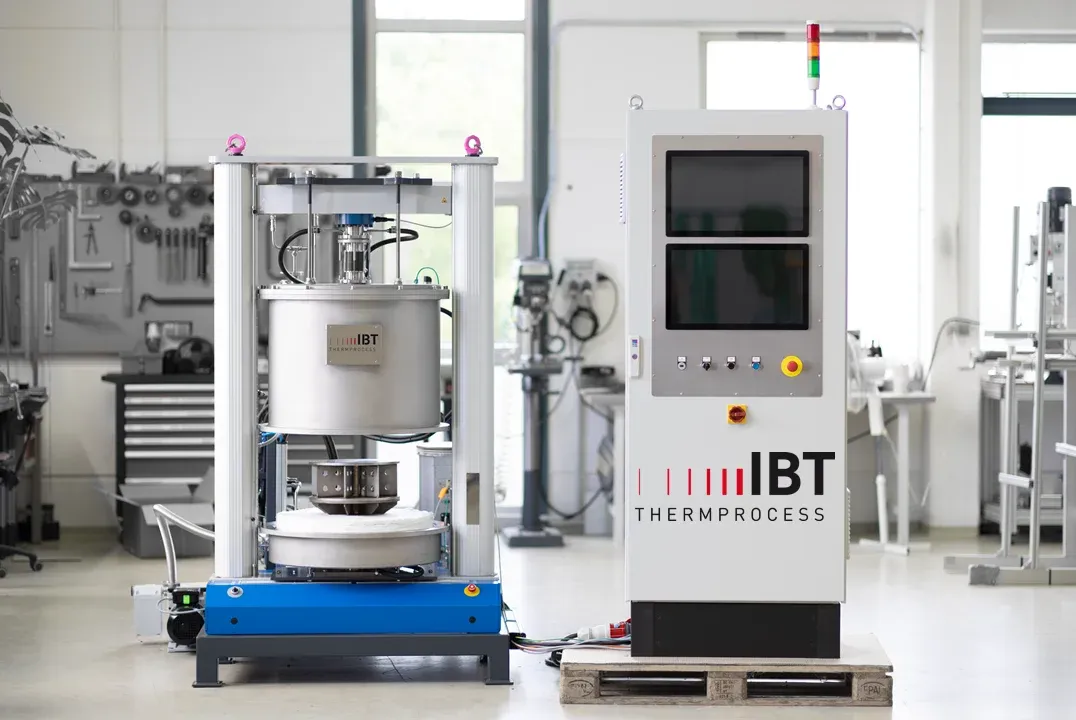

Drucksinterofen mit Vakuum und Schutzgasen bis 1200 °C

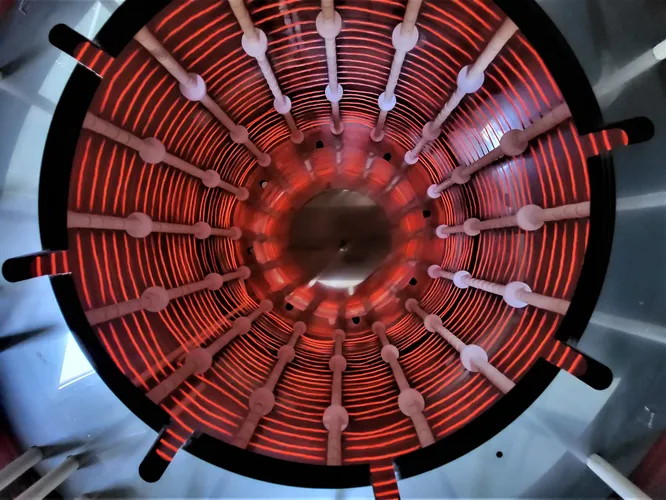

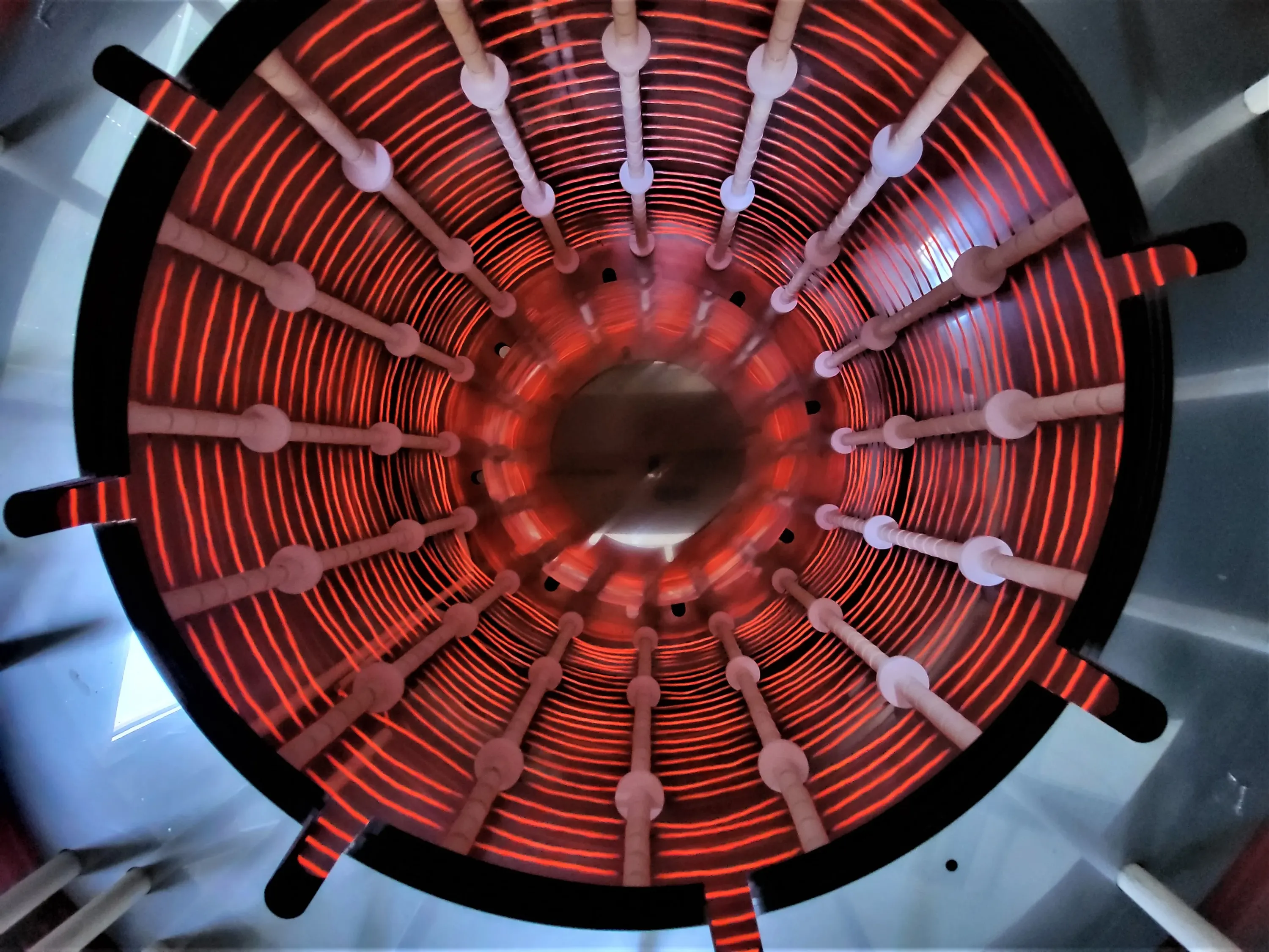

Heizraum eines Vakuumofens mit Molybdänheizern bis 1600 °C

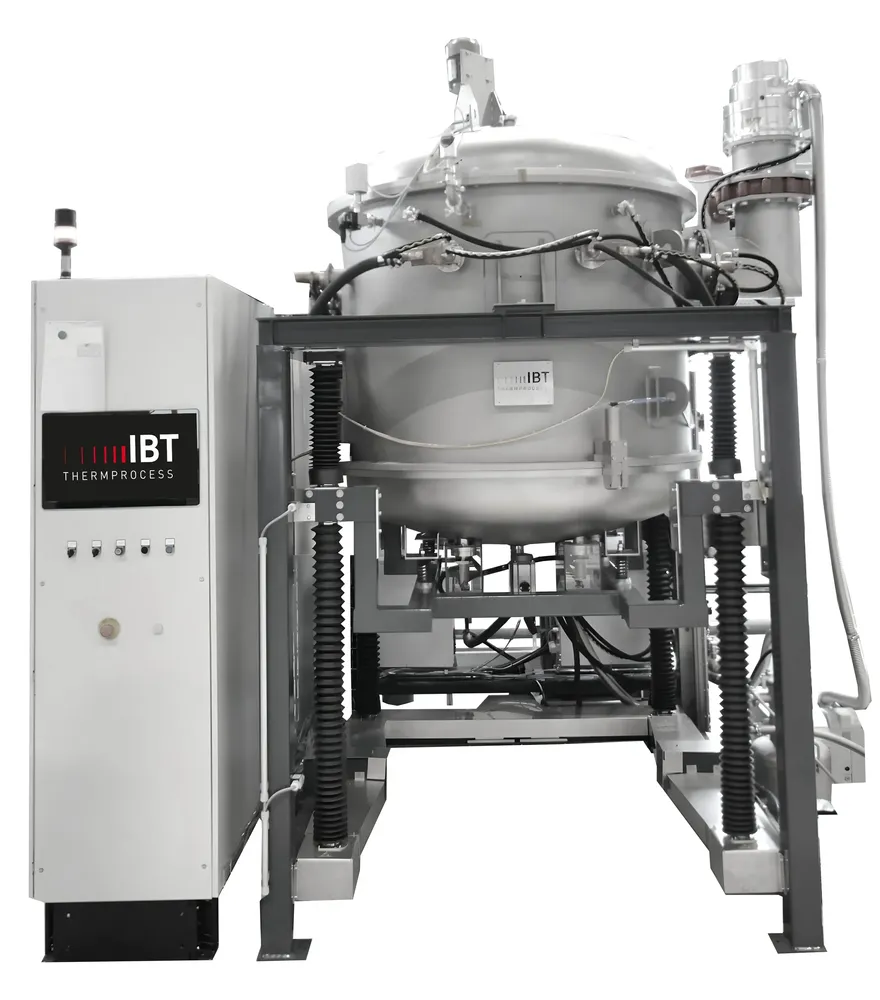

Vakuum- und Schutzgasofen mit Molydbdänheizer bis 1600 °C, Wasserstoff und Schnellabkühlung

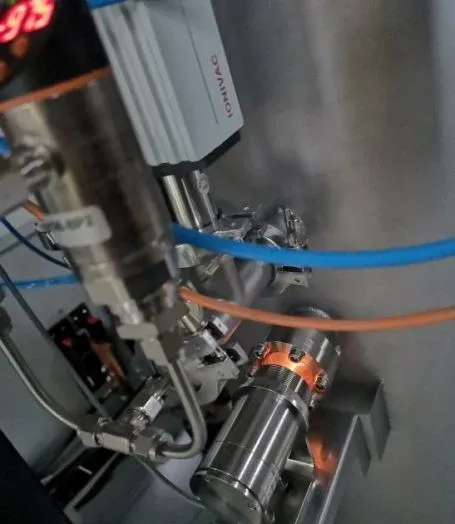

Pyrometer zur Temperaturmessung im Ofenraum vor einem vakuumdichten Flansch mit Schauglas

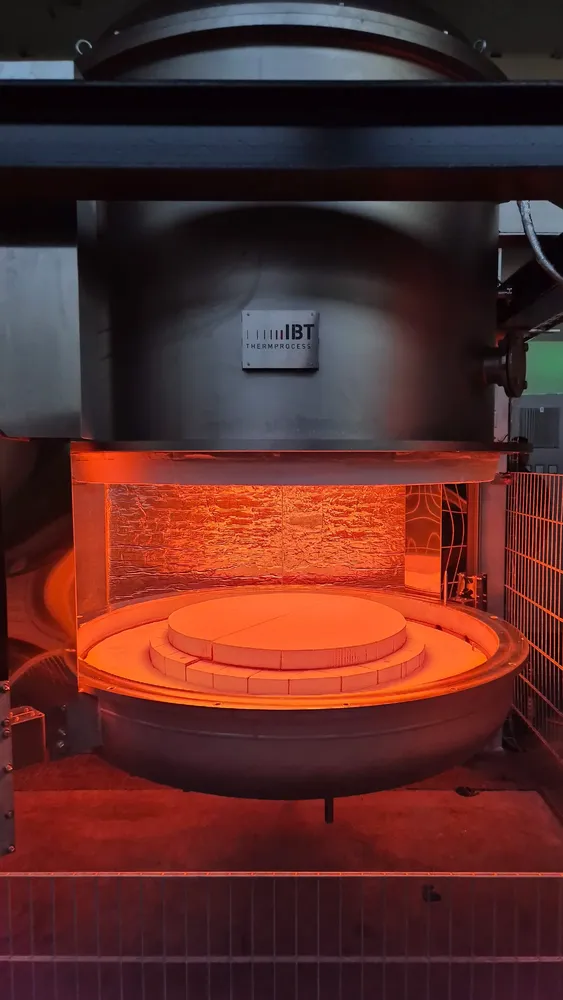

Vakuum- und Schutzgasofen mit Molybdän-Disilizitheizern bis 1700 °C mit Wasserstoff

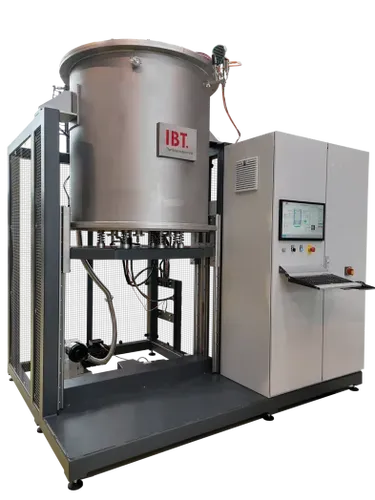

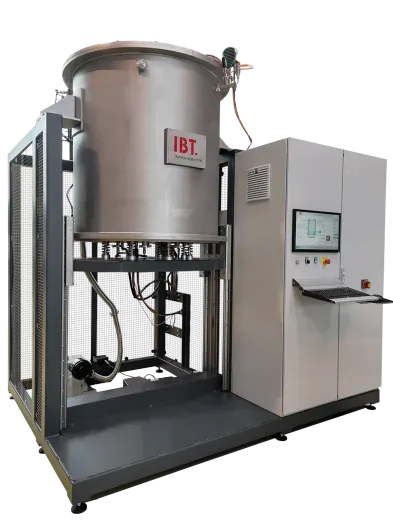

Vakuumofen mit Hubboden zum Sintern von Metallen unter Schutzgas bis 1200 °C
Pyrometer zur Temperaturmessung im Ofenraum vor einem vakuumdichten Flansch mit Schauglas

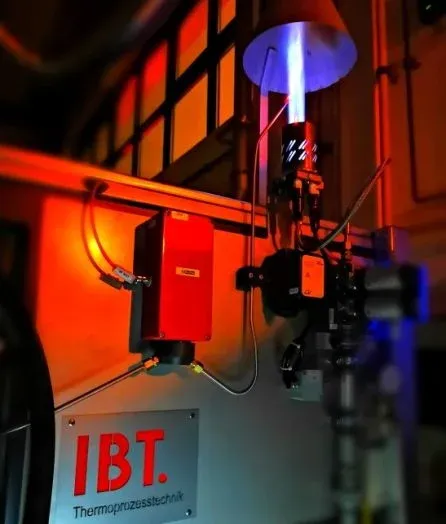

Thermische Nachverbrennung für einen Vakuumofen mit Wasserstoffbetrieb

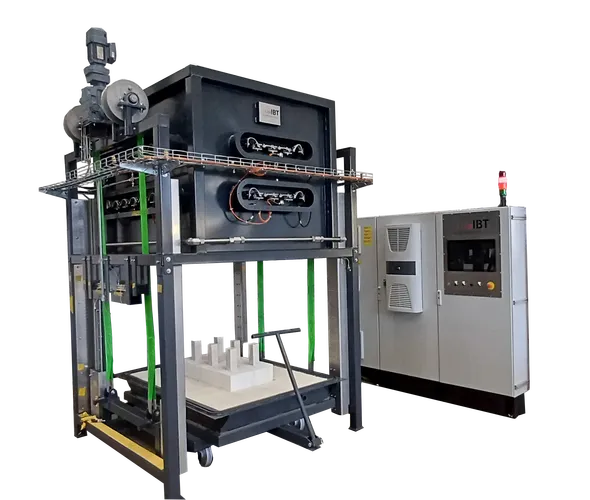

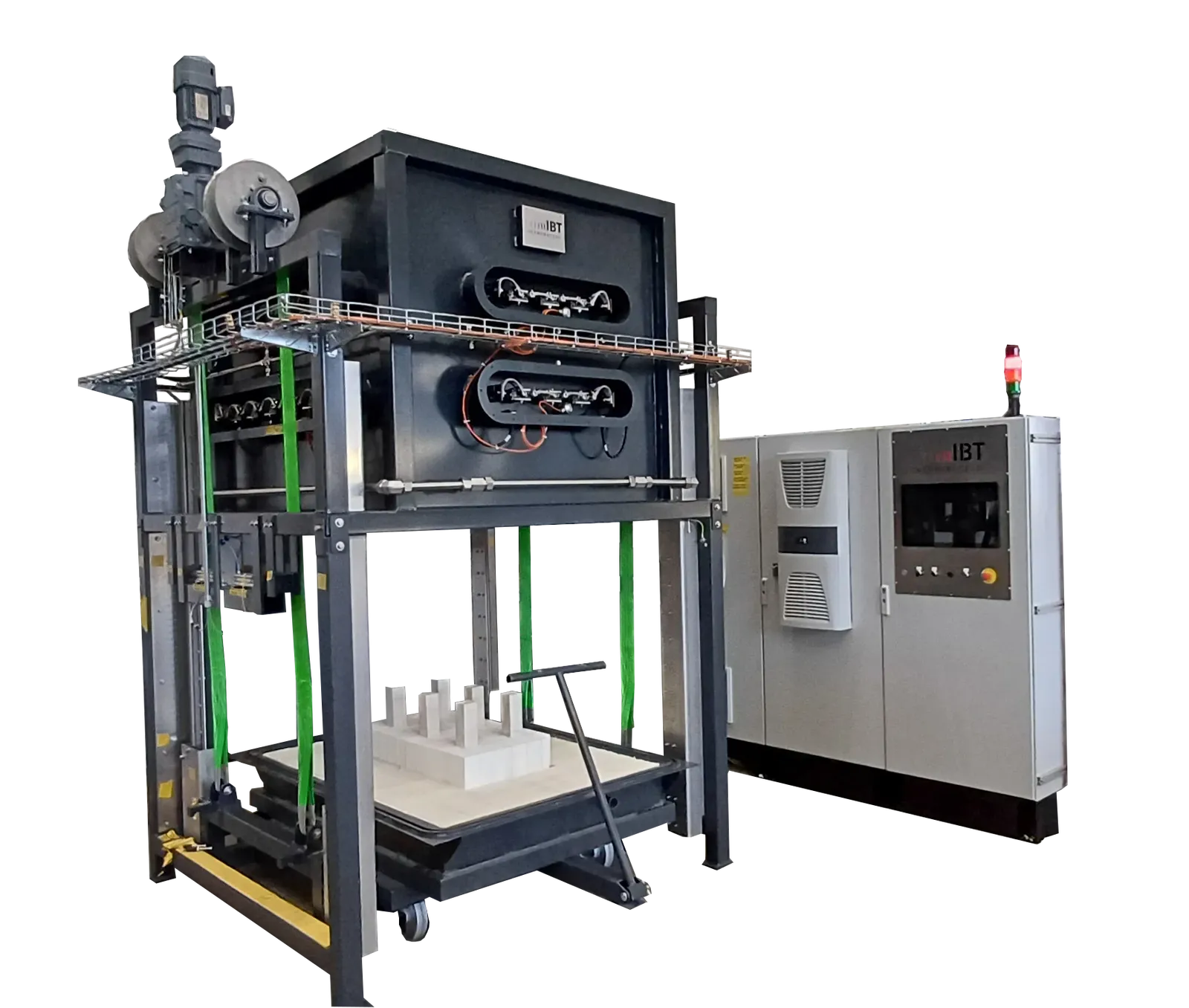

Kammerofen mit Hubboden mit Molybdän-Disilizitheizern bis 1600 °C und Sauerstoffpartialdruck-Regelung
Anwendungsbereiche Eigenschaften Kontakt

Anwendungsbereiche

Typische Anwendungen der ThermoLine-VAC Vakuum- und Schutzgasöfen sind Entbinden und Sintern von Keramik- und Metallbauteilen (Additive Fertigung & Pressverfahren), Vakuumlöten, Wärmebehandlung (Härten/Glühen) sowie Metallisierung von Keramikbauteilen. Pyrolyse und Herstellungsprozesse für grünen Wasserstoff nehmen einen immer größeren Stellenwert ein. Durch die individuelle Ofenkonfiguration lassen sich verschiedenste Branchen von Luftfahrt bis Halbleitertechnik bedienen.

Keramiken & Metalle entbindern

Durch das Entbindern werden die Bindemittel mit ihren organischen Bestandteilen aus dem Grünling entfernt.

weiterlesen

Keramiken sintern

Sintern von Keramiken, nach dem Entbindern oder Formgebung mittels additiver Fertigung, Pressen oder Gießen.

weiterlesen

Metalle sintern

Sintern von Metallen, nach dem Entbindern oder Formgebung mittels additiver Fertigung, Pressen oder Gießen.

weiterlesen

Wärmebehandlung

Durch die Wärmebehandlung können die endgültigen Eigenschaften von Bauteil und Oberfläche, wie Härte, Festigkeit oder Leitfähigkeit, eingestellt werden.

weiterlesen

Vakuum- und Prozessgaslöten

Lötprozesse stellen hohe Anforderungen an die Ofentechnik, um die Oberflächenqualität der zu fügenden Bauteile zu gewährleisten.

weiterlesen

Härten/Glühen

Mit dem Härten können die mechanischen Widerstandsfähigkeit von metallischen Werkstoffen durch gezielte Änderung und Umwandlung ihrer Gefüge verbessert werden.

weiterlesen

Spektrum Anlagendaten

Anlagendaten:

  • Temperaturen bis 3000 °C
  • Nutzvolumen nach Anforderung
  • Vakuum: bis 1*10-6 mbar
  • Drehschieber- und Turbomolekularpumpe
  • Betrieb unter Vakuum, Schutz- oder Reaktionsgas
  • Thermische Nachverbrennung
  • Ausführung als Laborofen

Aufbau

  • Gestell aus Baustahl oberflächenbehandelt oder Edelstahl
  • Edelstahlbehälter (doppelwandig, wassergekühlt), optional: Druckbehälter
  • Heizelemente nach Prozessanforderungen
  • Hochtemperaturwollen oder Strahlenschilde
  • Schaltschrank am Gestell integriert
  • Vakuumpumpstand integriert

Mess-, Steuerungs- & Regelungstechnik

  • Siemens-SPS, Industrie-PC oder Industrieregler
  • Regelung der Leistung nach Prozesstemperaturen
  • Temperaturmessung mittels Thermoelemente und Pyrometer
  • Ein- oder mehrzonige Regelung der Heizelemente
  • Fahren des Prozesses in Programmsegmenten (Rampen, Haltezeiten, Atmosphärenwechsel etc.)
  • Dokumentation der Prozessdaten zur Qualitätssicherung
